TK - TH88

1. Giới Thiệu Bộ Chia & Khuếch Đại Tín Hiệu DMX 8 Cổng TK - TH88

Trong các hệ thống ánh sáng biểu diễn quy mô lớn với hàng chục hay hàng trăm thiết bị đèn (Moving Beam, Par Led, Laser, Strobes, Khói Haze,...), việc truyền dẫn tín hiệu điều khiển DMX-512 luôn đối mặt với những rủi ro kỹ thuật nghiêm trọng:

• Giới hạn vật lý của chuẩn RS-485: Một đường line DMX nguyên bản thông thường chỉ cho phép ghép nối tối đa 32 thiết bị trên một chuỗi dây chuyền nối tiếp (daisy-chain). Vượt quá số lượng này, xung tín hiệu sẽ bị suy hao, gây hiện tượng đèn chớp giật, đơ tín hiệu hoặc mất kiểm soát.
• Nhiễu vòng lặp tiếp địa (Ground Loops): Khi các thiết bị đèn lấy nguồn từ các pha điện hoặc nguồn cấp khác nhau, sự chênh lệch điện thế đất sẽ tạo ra dòng rò chạy ngược về bàn điều khiển, làm cháy bo mạch vi xử lý đắt tiền của bàn DMX.
• Rủi ro chập cháy lan: Nếu một chiếc đèn trên giàn truss bị rò điện AC 220V vào đường tín hiệu, dòng điện cao áp sẽ phá hủy toàn bộ hệ thống đèn đang kết nối chung đường dây đó.

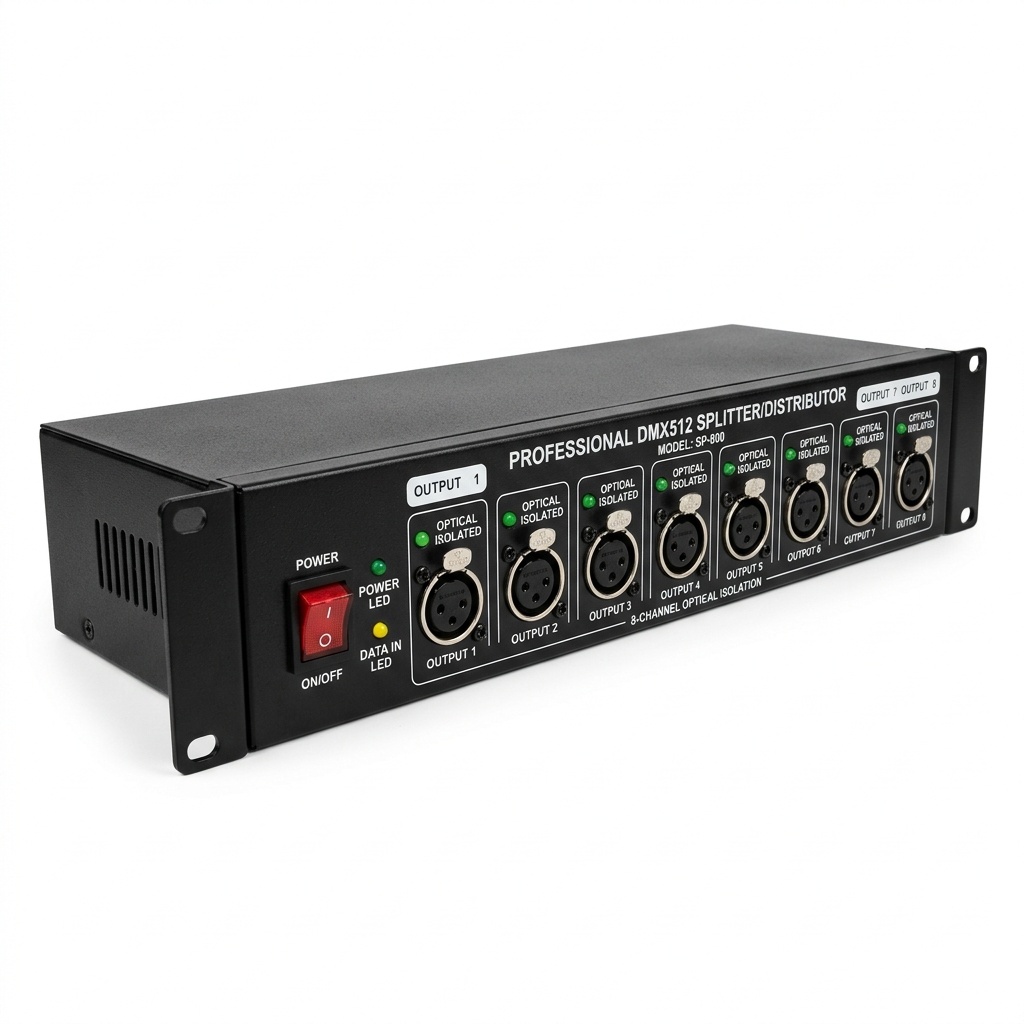

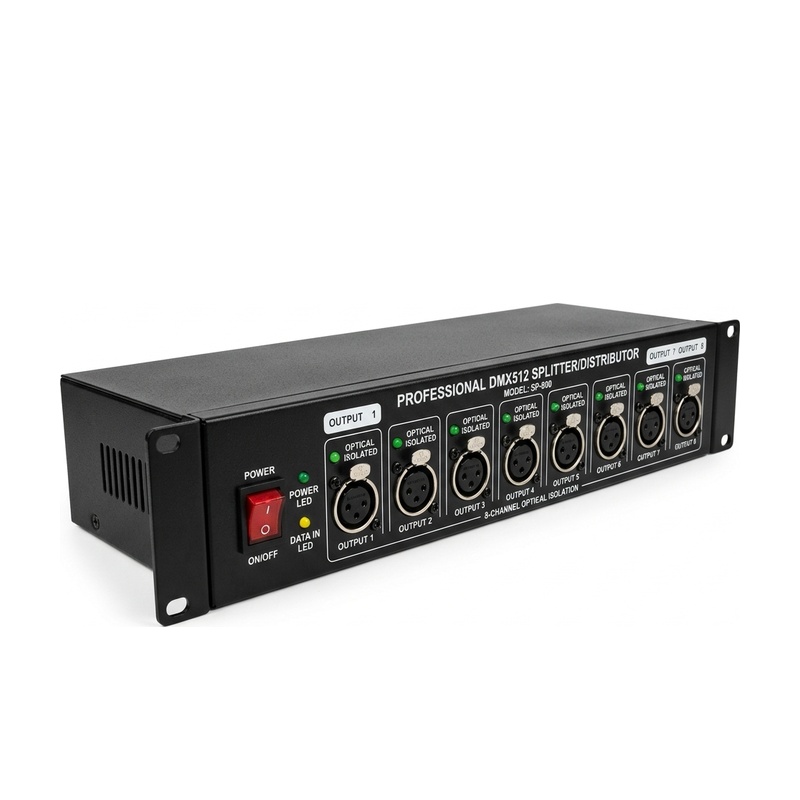

Bộ chia tín hiệu và khuếch đại DMX TK - TH88 (DMX Distributor / DMX-8 Splitter) chính là trái tim trung tâm bảo vệ và phân phối tín hiệu chuyên nghiệp không thể thiếu. Thiết bị nhận tín hiệu DMX từ bàn điều khiển, khuếch đại, tái định hình xung sóng và phân phối ra 8 ngõ ra độc lập cách ly quang học hoàn toàn (>1000VDC).

2. Ưu Điểm & Tính Năng Kỹ Thuật Vượt Trội

• 8 Ngõ ra cách ly quang học độc lập (Optically Isolated Outputs): Mỗi ngõ ra DMX đều được trang bị mạch Optocoupler cách ly quang học cao cấp với độ bền điện áp trên 1000VDC (chịu áp xoay chiều > AC 300V). Điều này tạo nên bức tường bảo vệ tuyệt đối: nếu bất kỳ nhánh đèn nào gặp sự cố chập điện hay nhiễu đất, các nhánh còn lại và bàn điều khiển hoàn toàn không bị ảnh hưởng.
• Mở rộng kết nối lên đến 256 thiết bị: Phá vỡ hoàn toàn rào cản 32 thiết bị của RS-485. Với 8 nhánh ra độc lập (mỗi nhánh tải chuẩn 32 đèn), TK - TH88 cho phép một hệ thống vận hành trơn tru tới 256 thiết bị ánh sáng theo cấu trúc hình sao (Star Configuration).
• Khuếch đại & Tái định hình tín hiệu (Signal Amplification & Refitting): Tín hiệu DMX sau khi truyền qua khoảng cách xa thường bị méo mó biên độ sóng. TK - TH88 tái tạo lại dạng sóng vuông chuẩn DMX-512 sắc nét, truyền dẫn ổn định hàng trăm mét mà không bị trễ hay méo lệnh.
• 1 Cổng Direct Loop Through: Tích hợp cổng DMX Thru truyền thẳng thụ động, cho phép đấu nối tiếp tín hiệu sang bộ chia DMX thứ hai hoặc các thiết bị master khác một cách dễ dàng.
• Chuẩn tủ Rack 1U 19 inch tiêu chuẩn: Kích thước 484 x 45 x 140 mm với tai bắt tủ rack chắc chắn, dễ dàng lắp đặt gọn gàng vào tủ máy âm thanh ánh sáng di động hoặc phòng điều khiển trung tâm.

3. Sơ Đồ Đấu Nối Ứng Dụng Thực Tế (System Wiring Diagram)

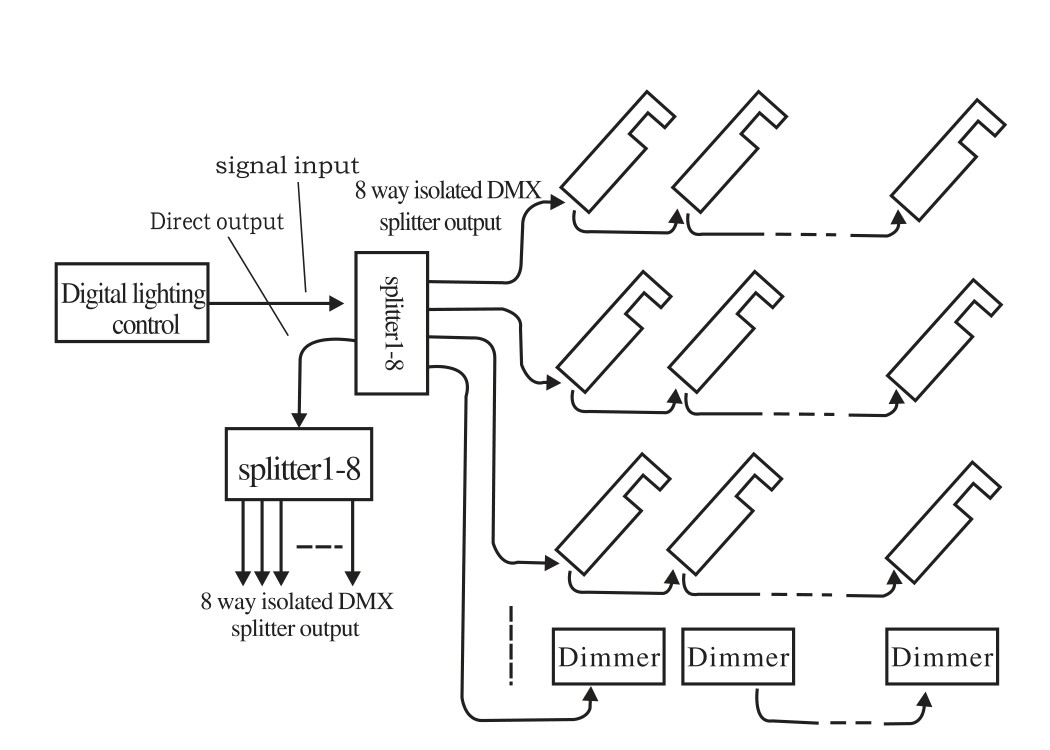

Hình ảnh dưới đây mô phỏng phương thức đấu nối chuẩn chuyên nghiệp từ bàn điều khiển ánh sáng số (Digital Lighting Control) qua bộ chia tín hiệu TK - TH88 (Splitter 1-8) tới các nhánh đèn Moving Head, Đèn Par Led, Laser và cụm Dimmer công suất:

Nguyên lý phân nhánh hệ thống:

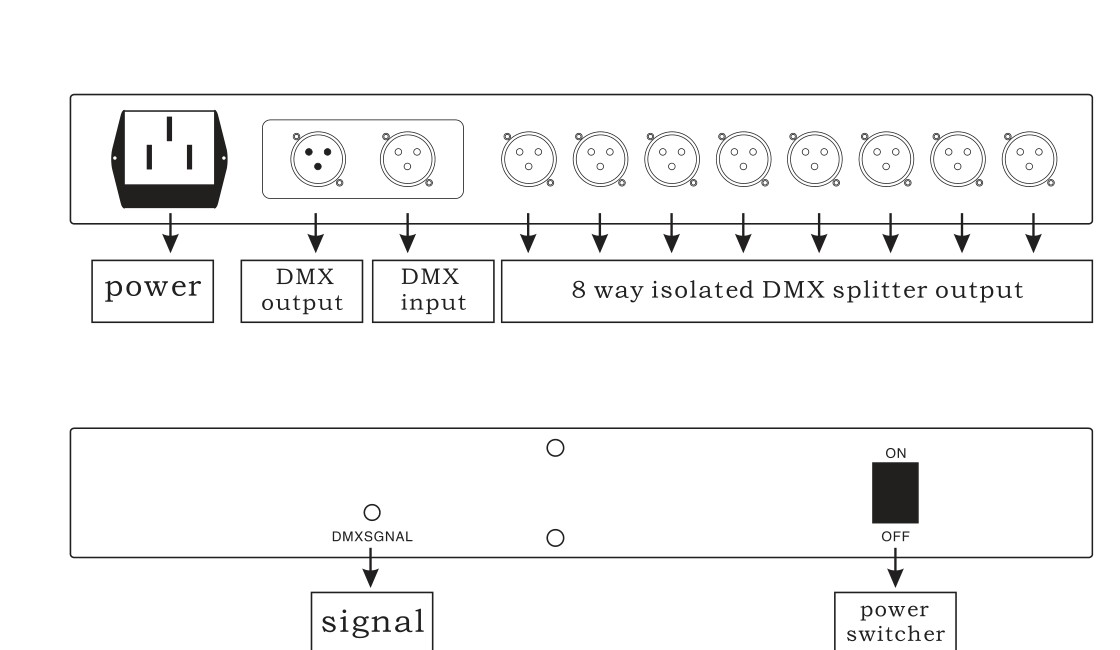

• Đường vào (Signal Input): Cắm jack XLR 3-pin từ Output của bàn điều khiển (GrandMA, Tiger Touch, DMX512...) vào cổng DMX Input của TK - TH88. Đèn LED chỉ báo tín hiệu (Signal LED) ở mặt trước sẽ nhấp nháy báo nhận luồng dữ liệu ổn định.
• Cổng truyền thẳng (Direct Output): Dùng để cascade nối tiếp sang bộ chia tín hiệu TK - TH88 thứ hai nếu quy mô hệ thống yêu cầu trên 8 nhánh ra riêng biệt.
• 8 Nhánh ra cách ly (8-Way Isolated Outputs):
  • Nhánh 1: Dẫn lên giàn Truss tiền (Front Truss) cấp tín hiệu cho dàn Par LED COB đánh mặt.
  • Nhánh 2 & 3: Dẫn lên giàn Truss giữa và Truss hậu cấp cho hệ thống Moving Beam & Spot.
  • Nhánh 4: Dẫn xuống khu vực sàn sân khấu cho hệ thống đèn Beam đặt sàn và máy khói Haze.
  • Nhánh 5 & 6: Cấp cho hệ thống đèn hiệu ứng khán phòng, đèn Bar, Lounge.
  • Nhánh 7 & 8: Đấu nối vào các tủ công suất Dimmer Pack.

4. Thông Số Kỹ Thuật Chi Tiết (Technical Specifications)

5. Khuyến Cáo Lắp Đặt & An Toàn Vận Hành

• Sử dụng dây tín hiệu đạt chuẩn: Khuyến khích sử dụng cáp tín hiệu DMX chuyên dụng có lớp lưới bọc chống nhiễu (Shielded Twisted Pair) và trở kháng chuẩn 110-120 Ohm để đảm bảo chất lượng truyền dẫn tín hiệu tốt nhất.
• Đầu cuối tín hiệu (Terminator): Tại thiết bị cuối cùng của mỗi nhánh ra, nên cắm một đầu DMX Terminator (điện trở 120 Ohm giữa chân 2 và chân 3) để triệt tiêu sóng phản xạ ngược.
• Tránh nguồn nhiệt cao: Lắp đặt thiết bị trong tủ rack có thông gió tốt, không để gần các khối công suất nung nhiệt cao.
